Hệ thống 6000

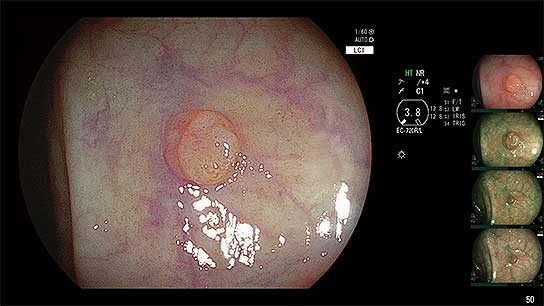

Hình ảnh độ nét cao với độ nhiễu khá thấp được thiết lập bởi cảm biến Megapixel CMOS.
Nó cho phép hình ảnh hóa vượt trội cho màn hình Full HD.

(2) Phần kiểm soát G7

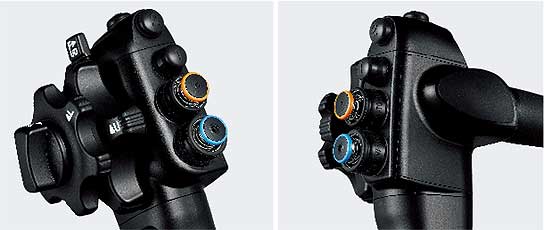

Phần điều khiển G7 được phát triển theo quan điểm công thái học.
Scope có bề mặt bo tròn để vừa tay và cách bố trí các nút giúp thao tác trực quan.

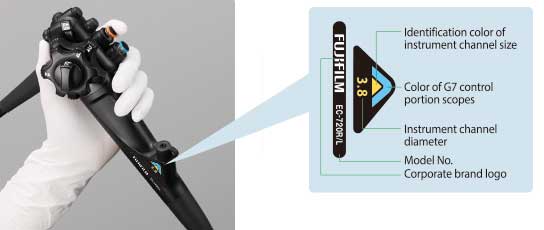

Các nhãn được gắn vào phần điều khiển, hiển thị số kiểu máy và kích thước đầu vào kênh thiết bị.

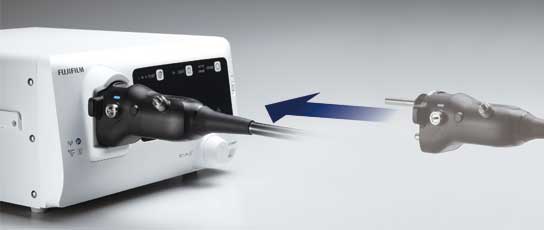

(3) Một bước kết nối với công nghệ không tiếp xúc

• Có thể kết nối phạm vi với nguồn sáng chỉ trong 1 bước thao tác.
• Kết nối cáp phạm vi không còn cần thiết khi thiết lập.
• One Step Connector nâng cao hiệu quả của quy trình làm việc lâm sàng.
• Các phạm vi thông thường cũng có thể được kết nối.

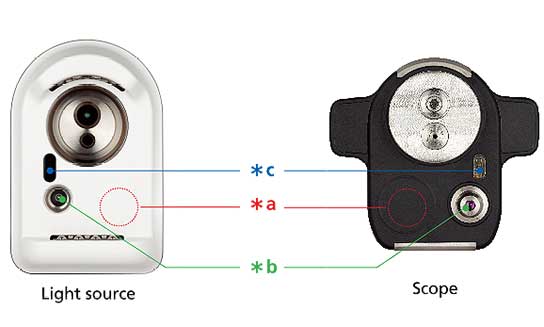

Công nghệ không tiếp xúc

• *a Nguồn cấp điện: Nguồn điện không dây
• *b Truyền hình ảnh: Laser quang tốc độ cao
• *c Tín hiệu từ xa: đèn LED [IR] hồng ngoại

Đây là tên chung của dưới 3 điểm. Nó có nghĩa là các đầu nối không cần chạm để truyền tải dữ liệu hình ảnh và điện năng.
Bằng công nghệ này, độ bền và độ tin cậy của phạm vi được mong đợi sẽ được cải thiện.

(4) Hiệu suất chèn

EC-720R/M,I,L

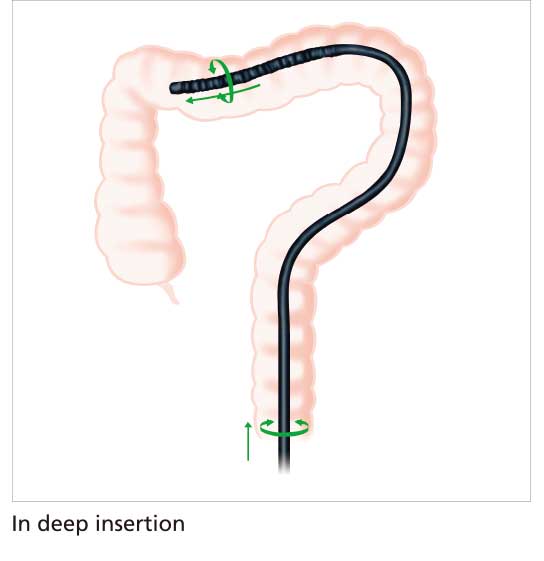

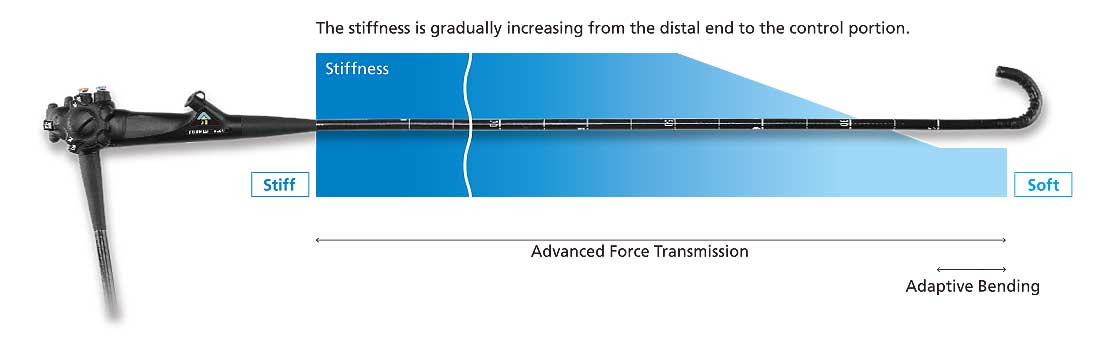

Truyền lực nâng cao

Phần fl exible được thiết kế để truyền chuyển động của người vận hành, đẩy và xoay, đến đầu xa của ống nội soi.

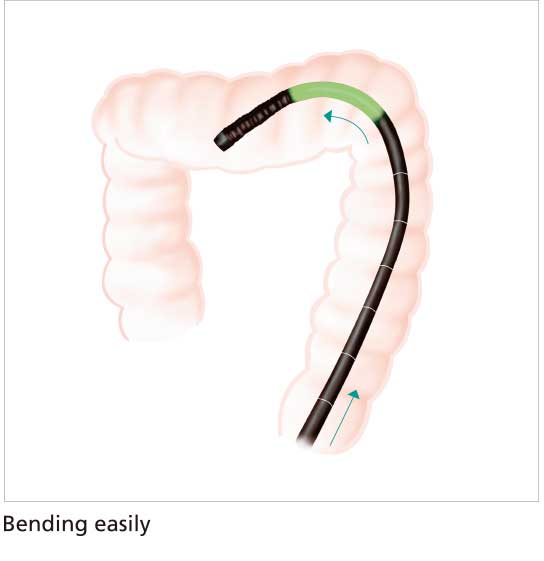

Uốn thích ứng

Phần cuối của fl phần có thể cắt được mềm, cho phép ống soi dễ dàng uốn cong. Phần mềm dẻo có tính đàn hồi và dễ dàng trở lại hình dạng thẳng của nó.

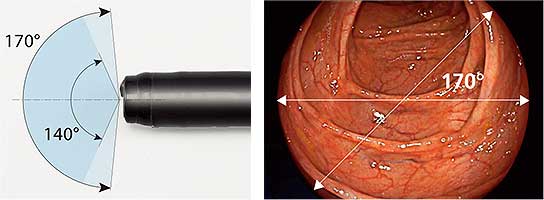

(5) Trường nhìn rộng 170 °

Trường xem rộng 170 ° khả dụng với EC-720R / M, I, L.
Ngay cả những khu vực khó quan sát như mặt trái của nếp gấp cũng có thể được quan sát và tiếp cận một cách thuận lợi.

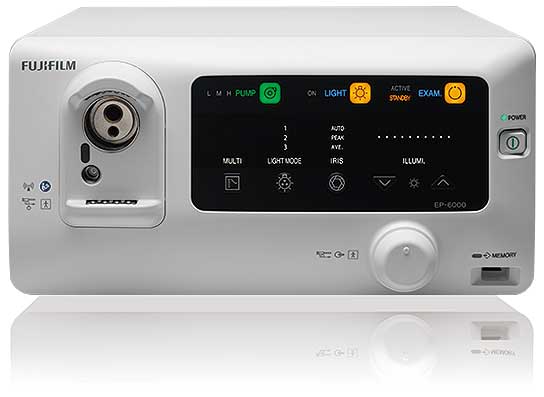

THÔNG SỐ KỸ THUẬT:

Nguồn điện

Điện áp
100 to 240 V~

Tần số
50/60 Hz

Dòng điện tiêu thụ
2.0-1.1 A

Kích cỡ

Kích thước (N×C×S)
395×210× 485 mm (Bao gồm phần nhô ra)

Trọng lượng
15.0 Kg

Phân loại thiết bị điện tử y tế

Loại bảo vệ chống điện giật
Thiết bị cấp I

Mức bảo vệ điện giật
Bộ phận áp dụng loại BF

Mức bảo vệ cháy nổ
Cấm dùng trong môi trường giàu oxy / khí dễ cháy

Quan sát

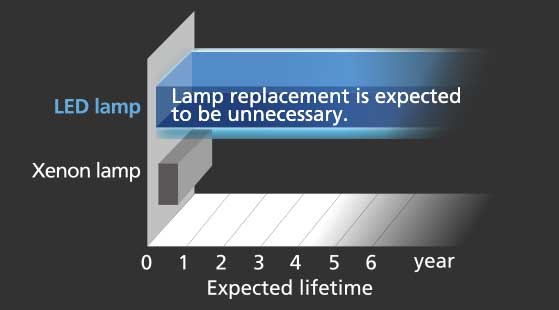

Nguồn chiếu sáng
LED

Hình ảnh tương tự (Analog SDTV)
RGB TV：1, S VIDEO：1, VIDEO：1

Hình ảnh kỹ thuật số (Digital HDTV)
DVI-D：2



Điều chỉnh màu sắc
Độ sáng, Đỏ, Xanh lá, Xanh dương, Chroma, chín mức (-4 đến +4).
Đỏ, Hue chín mức (M4 đến Y4).
Độ tương phản ba mức (-1 đến +1).

Trợ sáng
Tính năng này dùng để tăng sáng cho khu vực mà ánh sáng khó chiếu tới trên màn hình nội soi.

Giảm nhiễu
Tính năng giảm nhiễu làm giảm tín hiệu nhiễu trên màn hình.
Khi mở tính năng này, các chỉ báo hiển thị trên màn hình như sau.
NR: Trắng (Thấp), Xanh lá (Trung bình) hay Vàng (Cao)

Chế độ Iris
Dùng để điều chỉnh phân bổ ánh sáng màn hình.
AVE (phân bổ ánh sáng toàn bộ màn hình), PEAK (giảm phân bổ ánh sáng cho vùng gần), AUTO (tự động thiết lập mức phân bổ trung bình hoặc PEAK)

Tăng cường cấu trúc
Dùng để điều chỉnh độ nét của cấu trúc vật thể.

Chế độ chiếu sáng
Tắt/1/2/3. Có thể thay đổi các chế độ quan sát bằng nút bấm Illumination mode

Phóng đại điện tử
x1.00 đến x2.00 (0.05 mỗi bước)*1

Chế độ dừng hình (Freeze)
Dùng để dừng hình nội soi.

Chế độ Giảm Rung
Chọn ảnh rõ nhất trong khoảng thời gian ấn định trước. Có 7 mức (Tắt, 0.1-0.5, 1.0).

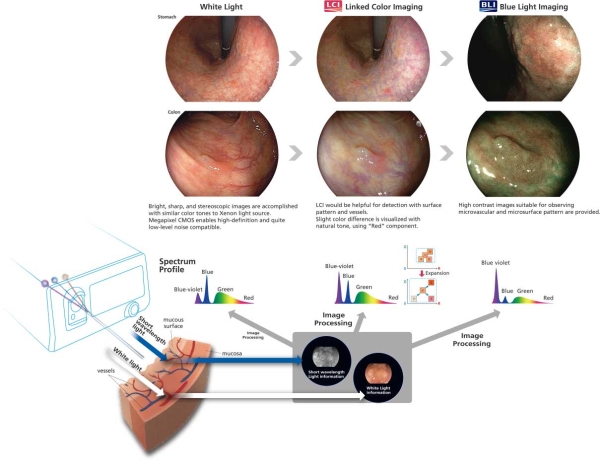

Các chế độ quan sát bằng ánh sáng đặc biệt
BLI, BLI-bright, LCI

Trở về cài đặt ban đầu
Các thiết lập này có thể trở về cài đặt mặc định ban đầu.
• Điều chỉnh màu sắc • Chế độ quan sát bằng ánh sáng đặc biệt • FICE • Bộ đếm thời gian • Cường độ chiếu sáng

Cổng điều khiển
Điều khiển các thiết bị ngoại vi (theo mô tả của Fujifilm ).

  Hiển thị thông tin

Thông tin bệnh nhân
Có thể đăng ký tối đa 45 bệnh nhân.
Số thứ tự của thăm khám., Số định danh bệnh nhân, Tên bệnh nhân, Giới tính, Tuổi, Ngày sinh, Lời bình luận, Tên thăm khám, Tên Bác Sĩ

Hiển thị thông số lưu
Kết nối máy in kỹ thuật số, số ảnh đã chụp, số ảnh còn lại để lưu với bộ nhớ trong.

Các thiết lập cài đặt hình ảnh
Tăng cường cấu trúc, Tông màu, tỉ lệ phóng đại điện tử, Chế độ hình ảnh quan sát đặc biệt, Chỉ báo phóng đại quang học.

Chỉ số ảnh
Khi sử dụng màn hình Full HD và thiết lập độ phân giải màn hình là Full HD thì 4 chỉ số cuối của ảnh được lưu ở bộ nhớ trong được hiển thị.

Ảnh đang được lưu

Bộ nhớ gắn ngoài
Swissbit SFU22048 E1BP2TO-I-MS-111-STD hoặc SFU22048E3BP2TO-I-MS-121-STD *2

Tỉ lệ nén ảnh
TIFF：1/1, JPEG：1/5 , 1/10, 1/20

Số ảnh còn lại có thể lưu với bộ nhớ trong.
TIFF：840, JPEG 1/20：21,690, JPEG 1/10：16,270, JPEG 1/5： 5,910 ^*3
